Branchement interrupteur volet roulant 3 fils : comment le réussir ?

Le volet roulant 3 fils est un équipement courant dans de nombreux foyers, offrant confort et sécurité. Cependant, pour garantir son bon fonctionnement et assurer la sécurité électrique, il est essentiel de respecter les normes en vigueur lors du branchement de l’interrupteur.

Cet article explore les normes électriques associées au branchement d’un interrupteur volet roulant 3 fils et détaille les étapes nécessaires pour réussir cette opération cruciale.

Lire également : Comment changer une serrure de boîte aux lettres sans difficulté

Les normes électriques pour le branchement d’un interrupteur volet roulant 3 fils

Le branchement d’un volet roulant 3 fils doit se conformer à diverses normes électriques pour garantir la sécurité des utilisateurs et la durabilité de l’installation.

La norme NFC 15-100 joue un rôle prépondérant dans la régulation des installations électriques, y compris celles liées aux volets roulants.

A découvrir également : Créez une atmosphère chaleureuse et cosy dans votre salon grâce à ces astuces

Cette norme établit des critères spécifiques en ce qui concerne le disjoncteur utilisé, en corrélation avec la section du câble. Ainsi, lorsqu’on opte pour un câble de section 1.5 mm², il est recommandé d’utiliser un disjoncteur de 16A.

En revanche, si le câble est de section 2.5 mm², un disjoncteur de 20A est préconisé. Cette correspondance entre la section du câble et le calibre du disjoncteur assure une protection adéquate du circuit électrique du volet roulant.

Une autre considération importante est la hauteur d’installation du disjoncteur. Selon la norme, la commande du disjoncteur doit être positionnée entre 90 cm et 1,80 m du sol.

Cette plage garantit un accès facile tout en minimisant les risques potentiels, assurant ainsi la praticité et la sécurité d’utilisation.

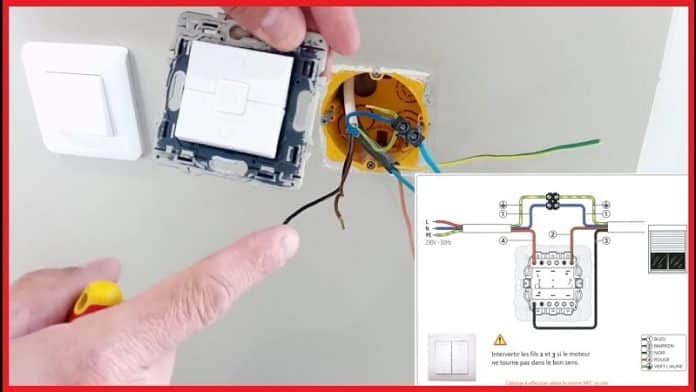

Les étapes pour brancher un interrupteur volet roulant 3 fils
Branchement interrupteur volet roulant 3 fils : comment le réussir ?
Le processus de branchement d’un interrupteur volet roulant 3 fils nécessite une approche méthodique. Voici un guide étape par étape pour mener à bien cette opération :

Avant de commencer le branchement, assurez-vous d’avoir tous les outils nécessaires tels que tournevis, pince à dénuder et matériel requis comme l’interrupteur et le câblage. La préparation adéquate garantit une exécution fluide du processus.

Pour des raisons de sécurité, il est impératif de couper l’alimentation électrique avant de commencer le branchement. Cela réduit les risques de chocs électrique et assure une manipulation sécurisée des composants électriques.

Identifiez les trois câbles du volet roulant : le neutre, la phase et le fil de commande. Assurez-vous de travailler avec précaution, en veillant à ne pas mélanger les fils et en respectant les codes couleur éventuels.

Connectez le fil de commande à l’interrupteur en suivant les indications du fabricant. Veillez à serrer correctement les vis de fixation pour assurer une connexion sécurisée et stable.

Une fois les connexions établies, rétablissez l’alimentation électrique et effectuez un test de fonctionnement. Assurez-vous que l’interrupteur contrôle efficacement le mouvement du volet roulant dans les deux sens.

Fixez l’interrupteur dans son emplacement final en vous assurant qu’il est solidement fixé. Assurez-vous que les câbles sont correctement rangés et sécurisés pour éviter tout risque de court-circuit.

Comment fonctionne le volet roulant 3 fils ?

Le volet roulant 3 fils est équipé d’un moteur électrique qui est contrôlé par l’interrupteur. Le câblage spécifique permet de gérer le mouvement ascendant et descendant du volet en utilisant une alimentation électrique standard.

Le fil de commande transmet les signaux de l’interrupteur au moteur, indiquant la direction souhaitée. Le respect des normes électriques lors du branchement garantit une transmission efficace des signaux et contribue à la durabilité du mécanisme du volet roulant.
